伸縮皮帶輸送機分為固定部分和非固定部分兩大部分，固定部分由機頭傳動裝置、儲帶裝置、收放膠帶裝置等組成；非固定部分由無螺栓連接的快速可拆支架、機尾等組成。

伸縮皮帶輸送機與普通的皮帶輸送機相比，其工作原理是一樣的。但在結構上有所區別，它增加了儲帶裝置和收放皮帶裝置。為什么叫可伸縮式皮帶輸送機呢？那是因?yàn)椋寒?dāng)游動小車向機尾一端移動時，輸送機皮帶進入收放膠帶裝置內，機尾回縮；反之則機尾延伸，因此具有可伸縮性，所以也叫可伸縮膠帶輸送機。在這里，“威派騰達”為大家介紹一下它的組成結構，包括機頭傳動裝置、收放膠帶裝置、中間架以及上料裝置、下料裝置。

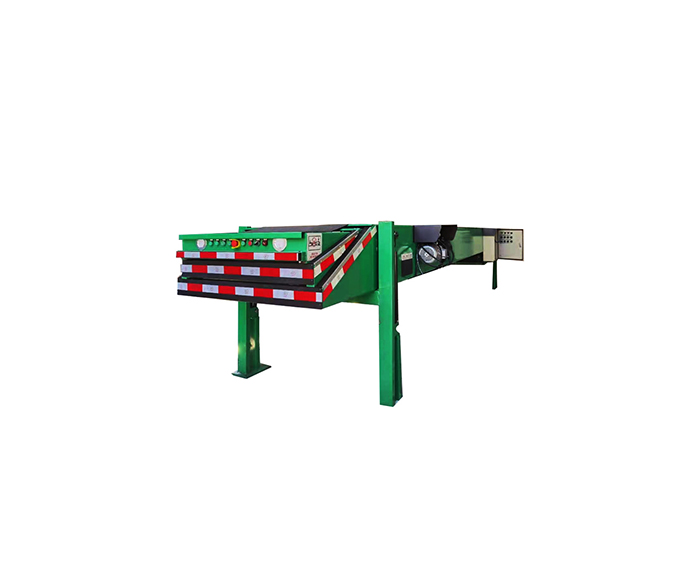

伸縮式皮帶輸送機

(1)機頭傳動設備：由傳動滾筒、減速器、液力聯軸器、機架、卸載滾筒、打掃器構成。

機頭傳動設備是全部運送機的驅動有些，兩臺電機經過液力聯軸器、減速器分別傳遞轉距給兩個傳動滾筒，用齒輪傳動時，應卸下一組電機、液力聯軸器和減速器。

液力聯軸器，由泵輪、透平輪、外殼、從動軸等構成，其特點是泵輪側有一輔佐室，電機發動后，液流透過小孔進入作業室，因此能使負載對比平衡地發動而電機則按近于堅載發動，作業時殼體內加機械油，減速器選用上級齒輪減速，榜首級為圓弧錐齒輪，第二、第三級為斜齒和直齒圓柱齒輪，與SGW-620/40T型刮板運送機可通用交換，減速器用螺栓直接與機架銜接。

卸載端和頭部打掃器，帶式逆止器，便于卸載，機頭最前部有外伸的卸載臂，由卸載滾筒和伸出架構成，滾筒安裝在伸出架上，其軸線方位可經過軸承兩邊的螺栓進行調理，以調整伸縮式皮帶輸送機運送帶在機頭部的跑偏，在卸載滾筒的下部裝有兩道打掃器，由于打掃器刮板緊壓在膠帶上，故可除去粘附著的碎煤，帶式逆止器以避免泊車時運送帶倒轉。

伸縮皮帶輸送機組成結構

(2)中間架：由無螺栓銜接的迅速可拆支架，由H型支架、鋼管、平托輥和掛鉤式槽形托輥、“V”型托輥等構成。

是機器的非固定有些，鋼管可作為拆卸的機身，用柱銷固裝在鋼管上，用小錘可以感動，掛鉤式槽形托輥膠接式，槽形角30°，用掛鉤掛在鋼管的柱銷上，掛鉤上制動的圓弧齒槽，托輥就是經過齒槽掛在柱銷上的，可向前向后移動，以調理托輥方位操控皮帶跑偏。

(3)收放膠帶設備：用于張緊絞車的后部，由機架、調心托輥、減速器、電動機、旋桿等構成。

其作用是將膠帶增補到運送機機身上或從運送機機身取下，機架的兩頭和后端，各裝一旋桿，當增加或削減膠帶時用以夾緊主膠帶，調心托輥組供卷筒收放膠帶時導向，作業時將卷筒推動機架的一端用尾架頂起，另一端頂在減速器出軸的頂尖上，開動電動機經過減速器出軸的撥盤股動卷筒，收卷膠帶，放出膠帶，放出膠帶時不開電機由外拖動卷筒反轉，在不作業時活動軌可用插銷掛在機架上，以減小寬度，在活動軌上方應設置起重設備懸吊卷筒，巷道寬度可視具體情況適當拓展，以利膠帶收入時操作。

(4)上料設備、下料設備：上料設備安裝在收放設備后邊，由轉向轉導向接上料段，運送的物料從此段裝上運至下料段，下料設備由下料段一組斜托輥將物料卸下。

伸縮式皮帶輸送機

(5)機尾：由導軌和機尾滾筒座構成。

導軌一端用螺栓固定在中支座上，并與另一導軌的前端用柱銷膠接，藉以習慣底板的不平，機尾滾筒與儲帶設備中的滾筒構造一樣，能交換，其軸線方位可用螺栓調理，以調整運送帶在機尾的跑偏，機尾滾筒前端設有刮煤板，可使?jié)L筒外表的碎煤或粉煤刮下，并搜集泥槽中，用特制的拉泥板取出，機尾加上裝有緩沖托輥組，受料時，可下降對膠帶的沖擊，有利于提高伸縮式皮帶輸送機膠帶使用壽命。

以上為整個伸縮皮帶輸送機組成結構部分，如果有不了解的地方，歡迎聯系我深圳威派騰達科技有限公司，為您做詳細的產品知識介紹以及操作方式講解。
